YS-800 - Závitový nerezový filter

Funkcie:

Zachytáva mechanické nečistoty väčšie ako 1 mm, obsiahnuté v prúdiacom médiu, čím chráni zariadenia pred opotrebením a poškodením.

Typické použitie:

parné potrubia, potrubia obehovej vody, všade, kde je nutná čistota média, ochrana riadiacich a meracích zariadení a pod.

Montáž:

Filter YS800 sa doporučuje montovať do horizontálnych potrubí. Do kvapalinových systémov, kde dochádza k odlúčeniu nečistôt gravitáciou sa montuje funkčnou časťou, t.j. sitkom zvisle dole. Pre odlúčenie nečistôt v parných potrubiach sa filter montuje na ležato.

Max dovolený tlak (bar)	40
Max. dovolená teplota °C	200
Max prevádzkový tlak (bar)	38
Max. prevádzková teplota (°C)	200

Pripojenie
Závitové	Závitové BSP. Na požiadanie možno NPT

Veľkosť
mm	palce
	1/2" - 2"

Náhradné diely
1	Teleso	STN 42 2942
2	Sito	STN 17 346
3	Tesnenie	Teflon
4	Veko	STN 42 2942
5	O-krú?ok	Viton
6	Zátka	STN 42 2942

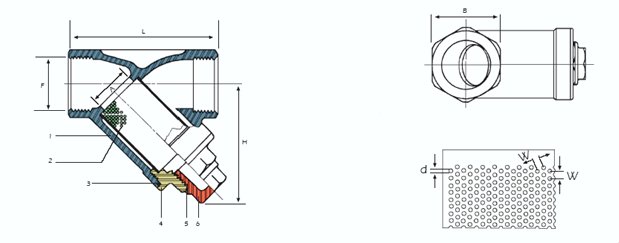

Rozmery
Vežkosti	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
A	10	12	15	20	25	32	40	50
B	24	24	26	33	41	49	56	69
H	51	51	51	60	72	77	87	103
L	65	65	65	80	90	105	120	140
F	1/4 BSP	3/8 BSP	1/2 BSP	3/4 BSP	1 BSP	1-1/4 BSP	1-1/2 BSP	2 BSP
W	2	2	2	2	2	2	2	2
d	1	1	1	1	1	1	1	1
