KVT 10 Kontrolný ventil - funkcia odvádzača kondenzátu

kvt10

Popis:

Umožňuje priamu kontrolu funkcie odvádzača kondenzátu na pozícii. Pohľadom možno s jeho pomocou kontrolovať funkciu odvádzača za prevádzky. KVT je najlacnejšou možnosťou, ako zaistiť kontrolu funkčnosti odvádzača kondenzátu. Je chránený patentovým právom firmy AYWAZ.



Typické použitie:

Môže byť namontovaný za akýkoľvek typ odvádzača..



Montáž:

Musí byť nainštalovaný v horizontálnej polohe!!



Princíp činnosti:

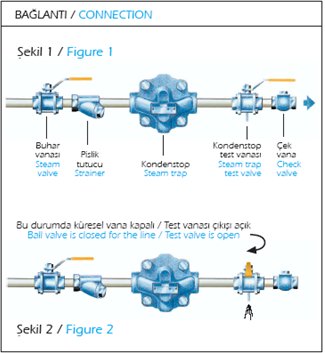

KVT 10 je jedným z typov guľových ventilov. V otvorenej polohe môže kondenzát prechádzať ďalej do kondenzátneho potrubia. (obr.1). V uzatvorenej polohe je otvorená vypúšťacia/kontrolná rúrka na spodu ventilu a je možné vizuálne kontrolovať, či prechádza para alebo kondenzát (obr.2). Doporučujeme inštalovať KVT10 minimálne 50 cm za odvádzač kondenzátu, aby bola zmenšená chyba kontroly sposôbená expandovanou parou.



Prevádzkové podmienky
Max. prevádzkový tlak (bar) 40
Max. prevádzková teplota (°C) 320


kvt10 kvt10

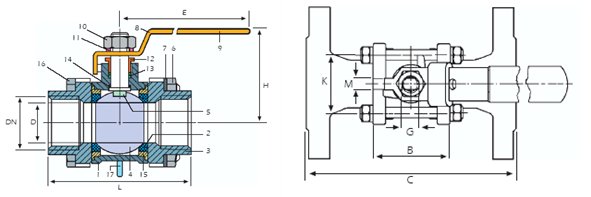

Náhradné diely Pos.
1 Teleso ASTM A351 Gr. CF8M 1
2 Sedlo PTFE 2
3 Veko ventilu ASTM A351 Gr. CF8M 2
4 Guľa SS 316 1
5 Hriadeľ SS 316 1
6 Matica SS 304 4
7 Podložka SS 304 4
8 Kryt páky Plastik / Plastic 1
9 Páka SS 304 1
10 Matica hriadeža SS 304 1
11 Podložka SS 304 1
12 Upchávka SS 304 1
13 Tesnenie hriadeľa PTFE 1
14 Zarážka PTFE 1
15 Tesnenie PTFE 2
16 Skrutka SS 304 4
17 Rúrka SS 316 1


Rozmery závitového prevedenia
Veľkosť DN D L H E Váha (Kg)
DN 15 15 65.5 60 130 0.56
DN 20 20 76.5 64 130 0.75
DN 25 25 86 71 165 1.035
DN 32 32 102.5 78 165 1.74
DN 40 38 119 86 190 2.41
DN 50 50 131.5 95 190 3.66


Rozmery prírubového prevedenia
Veľkosť (mm) A B C D E F G H K L M N ØP Q T W
1/2. 16 43 130 84 146.5 45 12.3 6.5 33.1 95 34.3 65 14 4 2 16
3/4. 20 52 150 87 146.5 58 12.3 6.5 38.2 105 35.2 75 14 4 2 18
1. 25 59.5 160 93 153.5 68 13.1 8.2 43.8 115 43.5 85 14 4 2 18
1 - 1/4. 38.1 78 200 114 217.5 88 16.3 10 61.5 150 52.0 110 18 4 3 18
1 - 1/2. 50.8 96.6 230 122 217.5 102 16.3 10 76.4 165 53.9 125 18 4 3 20
2. 65 117 290 150 251.5 122 19.4 12 96.9 185 68.8 145 18 8 3 22
