V2-T Guľový ventil závitový (Dvojdielny)

v2t

Ventil je vybavený nastaviteľným tesnením pre parné aplikácie/nastaviteľné uzatváranie pary/. Má systém vyfúknutia pary. Teleso a koncové uzávery sú vyrobené presným liatím metódou vytaviteľného modelu. Konštrukcia je prispôsobená pre jednoduché použitie pohonu. Zaistená 100 % ná vzduchotesnosť pod vodou pri 100 psi, čo sa týka otváracej a uzatváracej funkcie.



v2t Špecifikácia:

Pracovný tlak 1000 psi / ~68 bar /
Teplotný rozsah - 50 to 180°C /50-180°C/, krátkodobo i 190°C
Závitové prevedenie.



Príslušenstvo:

Uzamykací systém / možnosť uzamknutia



Typické použitie:

Aplikácie pre akýkoľvek potravinársky a chemický priemysel.



Montáž:

Ventil môže byť namontovaný v ľubovoľnej polohe.



v2t

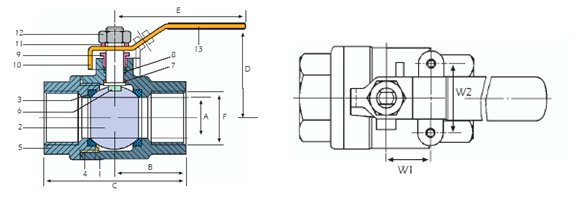

Náhradné diely
Číslo Názov Materiál Počet kusov
1 Teleso ASTM A351 GR. CF8M 1
2 Guľový systém SS 316 1
3 Sedlo PTFE 2
4 Tesnenie spoja PTFE 1
5 Koncový uzáver ASTM A351 GR. CF8M 1
6 Vreteno SS316 1
7 Tlaková podložka Teflon 1
8 Tesnenie vretena Teflon 1
9 Upchávka SS 304 1
10 Rukoväť SS 304 1
11 Podložka matice vretena SS 304 1
12 Matica vretena SS 304 1
13 Kryt rukoväti Plast 1
14 Uzamykanie SS 304 1


Rozmery
Veľkosť (") A B C D E W1 W2 H F Hmotnosť (kg)
1/4. 11.6 27.5 55 50 100 12.7 28.5 10 - 24 UNC 1/4. NPT or BSP 0.23
3/8. 12.7 27.5 55 50 100 12.7 28.5 10 - 24 UNC 3/8. NPT or BSP 0.23
1/2. 15 32.5 65 60 130 12.7 28.5 10 - 24 UNC 1/2. NPT or BSP 0.38
3/4. 20 37 74 64 130 22.4 35 10 - 24 UNC 3/4. NPT or BSP 0.52
1. 25 44 88 71 165 22.4 35 10 - 24 UNC 1. NPT or BSP 0.92
1 - 1/4. 32 51 102 78 165 25.4 38.1 1/4 - 20 UNC 1-1/4. NPT or BSP 1.32
1 - 1/2. 38 55 110 86 190 25.4 38.1 1/4 - 20 UNC 1-1/2. NPT or BSP 1.9
2. 50 62.5 125 95 190 25.4 38.1 1/4 - 20 UNC 2. NPT or BSP 3.12
2 - 1/2. 65 81.5 161.5 130 250 N/A 58 1/4 - 20 UNC 2-1/2. NPT or BSP 6.5
3. 80 89 178 148 250 N/A 70 1/4 - 20 UNC 3. NPT or BSP 9.3
