V3-F Guľový ventil prírubový (Trojdielny)

v3f

Ventil je vybavený nastaviteľným tesnením pre parné aplikácie/nastaviteľné uzatváranie pary/. Opravy je možné prevádzať na potrubí. Zaistená 100 % tesnosť ~70 bar / čo sa týka otváracej a uzatváracej funkcie. Hydrostatický test / vykonaný / na 1200 psi.



v3f Špecifikácie:

Pracovný tlak : PN 40
Teplotný rozsah - 60 to 450°F /50-230°C/
Lícovanie: DIN 3202 F1
Rozmery prírub: ISO (DIN) PN 25/40
Prírubové prevedenie
Pripojenie: 1“- 4“



Príslušenstvo:

Uzamykací systém



Typické použitie:

Aplikácie pre akýkoľvek potravinársky a chemický priemysel.



Montáž:

Ventil môže byť namontovaný v ľubovoľnej polohe.



v3f

Náhradné diely
Číslo Názov Materiál Počet kusov
1 Teleso ASTM A351 GR. CF8M 1
2 Koncový uzáver ASTM A351 GR. CF8M 2
3 Guľový systém SS 316 1
4 Podložka skrutky SS 304 4-12
5 Maticová skrutka SS 304 4-12
6 Skrutka SS 304 4-6
7 Sedlo teflon 2
8 Tesnenie Teflon 2
9 Tlaková podložka Teflon 1
10 Tesnenie vretena Reinforced TFE 1 set
11 Vreteno SS 316 1
12 Upchávka SS 304 1
13 Podložka SS 304 1
14 Matica nastavovacia SS 304 1
15 Uzamykanie SS 304 1
16 Rukoväť SS 304 1
17 Kryt rukoväti Plast 1

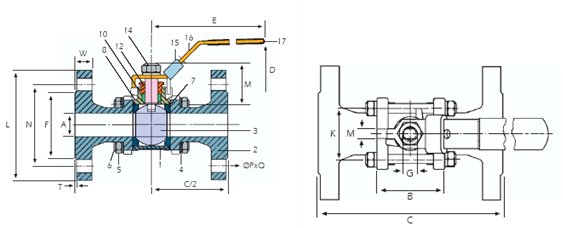

Rozmery
Veľkosť (mm) A B C D E F G H K L M N ØP Q T W
DN 15 16 43 130 84 146.5 45 12.3 6.5 33.1 95 34.3 65 14 4 2 16
DN 20 20 52 150 87 146.5 58 12.3 6.5 38.2 105 35.2 75 14 4 2 18
DN 25 25 59.5 160 93 153.5 68 13.1 8.2 43.8 115 43.5 85 14 4 2 18
DN 32 32 72 180 99 153.5 78 13.1 8.2 54.1 140 44.3 100 18 4 2 18
DN 40 38.1 78 200 114 217.5 88 16.3 10 61.5 150 52.0 110 18 4 3 18
DN 50 50.8 96.6 230 122 217.5 102 16.3 10 76.4 165 53.9 125 18 4 3 20
DN 65 65 117 290 150 251.5 122 19.4 12 96.9 185 68.8 145 18 8 3 22
DN 80 80 138 310 161 251.5 138 19.4 12 113.8 200 71.8 160 18 8 3 24
DN 100 100 165 350 180 291.5 162 22.4 15 96 235 82.6 190 22 8 3 24
