Flexibilné kovové hadice

Flexibilné kovové hadice

Segmentové / vlnovcové / hadice sú výhodné pre aplikácie pary, vody, oleja, plynu, žeriavov a zdvíhacích zariadení, vibračných zariadení a pod.

Nerezové opletenie zaisťuje kvalitu, tiež nerezová ochranná objímka, spojované časti sú zavarené argónom.

Životnosť hadíc a spojov záleží od:

  • prevádzkového tlaku
  • tlakových rázov
  • podmienok inštalácie
  • uhlu ohýbania a frekvencie ohybov

Poškodenie môže byť spôsobené agresívnymi médiami, nesprávnou inštaláciou, nevhodným zaobchádzaním.



Parametre
Pracovná teplota (°C) -196°C až + 800°C
Pracovný tlak (bar) Max. 64
Menovitá svetlosť DN8 (5/16“) - DN50(2“)


Typické použitie:
  • Vykurovanie, klimatizácia
  • Chemické a petrochemické prevádzky
  • Konštrukcia strojov
  • Olejárske a plynové prevádzky
  • Jadrové zariadenia
  • Letecký priemysel
  • Chemický a potravinársky priemysel


Špecifikácia objednávky:

Flex kovová hadica, objednávka číslo, priemer / DN /, tlakový rozsah /PN/, materiál, pripojenie, médium, pracovná teplota, a ak je možné tak ďalší popis zariadenia, kde bude použitá...

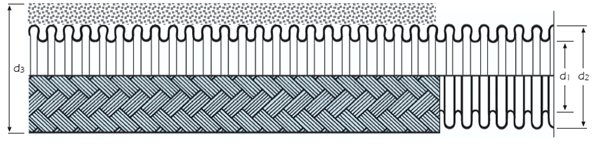

Rozmery
DN Objednávkové čislo Vnútorný priemer Vonkajší priemer Polomer ohybu PN (bar)
    dl
(mm)
tol.(±)
(mm)
d2
(mm)
d3
(mm)
tol.(±)
(mm)
rmin
(mm)
rn
(mm)
Bez opletenia S opletením
8 ASS 8 FH 8.1 0.2 12.1 13.5 0.2 15/30 120 16 200
10 ASS 10 FH 10.1 0.2 14.1 15.5 0.2 17/37 125 12 180
12 ASS 12 FH 12.1 0.2 16.5 18 0.3 19/44 135 9 140
16 ASS 16 FH 16.1 0.2 21.5 23.0 0.4 27/57 155 7 95
20 ASS 20 FH 20.1 0.3 26.5 27.0 0.5 30/68 165 4 90
25 ASS 25 FH 25.3 0.3 32 34 0.5 39/84 185 3.5 60
32 ASS 32 FH 34 0.3 39.8 42.8 0.5 49/103 255 3 55
40 ASS 40 FH 40 0.3 49.5 51.5 0.55 58/128 290 2.5 50
50 ASS 50 FH 50 0.4 60.0 62.5 0.6 68/158 300 2.5 40
65 ASS 65 FH 65.3 0.4 78.0 81.2 0.6 115/200 460 1 35
80 ASS 80 FH 80.2 0.4 94.8 98.0 0.6 130/240 700 1 32
100 ASS 100 FH 100.0 0.5 116.2 119.4 0.8 160/290 750 0.8 25
125 ASS 125 FH 126.2 0.6 145.0 148.2 0.8 500 1000 0.6 19
150 ASS 150 FH 151.6 1.4 171.0 174.2 1.4 700 1300 0.5 13


Náhradné diely
Hadice Nerez DIN 1,4404 (316 L)
Typ opletacieho drôtu Nerez DIN 1,4301 (AISI 304)
Pripojenie Uhlíková oceľ alebo nerez


Typ zakončenia:
Navarovacie hrdlo Vnútorné šrobenie
Prírubové pripojenie Vonkajšie šrobenie
  • Pripojovací materiál môže byť nerez, uhlíková oceľ, mosadz, meď, podľa požiadavky...
  • Špeciálne pripojenie na základe konkrétne špecifikovanej požiadavky
