Odvodňovač stlačeného vzduchu SA 50-A

odvodňovač sa 50-a

Vlhkosť obsiahnutá vo vzduchu, stalačovaným kompresormi, sa z neho vylučuje a zhromažďuje v potrubiach, rozdeľovačoch a pod. Keby nebola vlhkosť v podobe kondenzátu zo systému stlačeného vzduchu odvádzaná kontinuálne, tak by dochádzalo k prevádzkovým problémom, ktoré obvykle majú za následok znižovanie kapacity potrubia a účinnosti systému, zvýšenú koróziu zariadení a tým zvýšené náklady na ich opravu a prevádzku. Odvodňovač stlačeného vzduchu AYWAZ SA 50 odvádza kondenzát zo systému a tým zabraňuje jeho transportu prúdiacim vzduchom. Jednoduchá montáž, konštrukcia a možnosť jeho vyčistenia, príp. opravy alebo výmena niektorého z vnútorných dielov sú jeho prednosťou.


Typické použitie:

Kompresory, vzdušníky, rozdeľovače stlačeného vzduchu, separátory vlhkosti stlačeného vzduchu, chladiče stlač. vzduchu.


Montáž:

Odvádzač kondenzátu sa montuje tak, aby páka plaváku bola v horizontálnej polohe, aby sa mohol plavák vo vnútri pohybovať vertikálnym smerom. Je určený do horizontálnych potrubí.



Prevádzkové podmienky liatina oceľoliatina
Max.dovolený tlak (bar) 25 40
Max. dovolená teplota (°C) 300 400
Max. prevádzkový tlak (bar) 16 32
Max. diferenčný tlak (bar) 4.5 - 10 - 14 4.5 - 10 - 14
Max. prevádzková teplota (°C) 250 400


Pripojenie Príruba Závity
Veľkosť (mm) 15 - 20 - 25 1/2“ - 3/4“- 1“
Hmotnosť (kg) 5.5 - 5.5 - 8.3 4 - 4 - 6.8


Pripojenie
Závitové NPT podľa ANSI B120.1
BSP podľa BS 21
Prírubové DIN 2533


Veľkosť
mm palce
15 - 25 1/2" – 1“


SA50-A

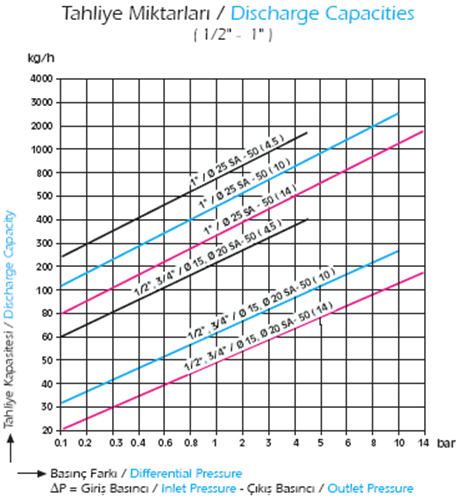

sa50-a Červená krivka: Dp = 14 bar
Modrá krivka: Dp = 10 bar
Čierna krivka: Dp = 4.5 bar
sa50-a

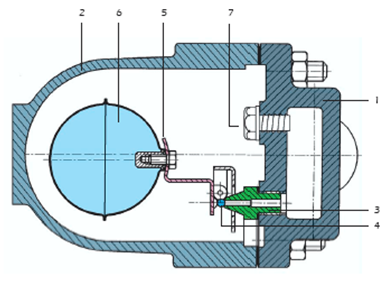

Popis
1 Teleso STN 42 2314 alebo oceľoliatina STN 42 2643
2 Veko STN 42 2314 alebo oceľoliatina STN 42 2643
3 Sedlo STN 17 240
4 Hlavný ventil Nerezová oceľ
5 Páka plaváku STN 17 240
6 Plavák STN 17 240
7 Skrutka STN 17 240

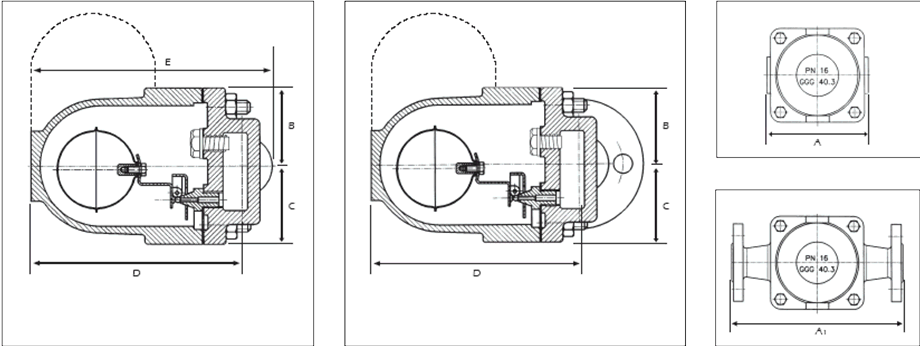

Rozmery
Veľkosť A B C-C1 D E Počet dier
15 120 55 55 148 169 4
20 120 55 55 148 169 4
25 120 110 80 - 77 195 220 4
